CARA MENGINSTALL ARDUINO

CARA MENGINSTALL ARDUINO

I. TUJUAN

   1. Supaya siswa dapat menginstall software ARDUINO

   2. Supaya siswa dapat menjalankan software ARDUINO
II. DESKRIPSI KERJA
   Mendownload Software ARDUINO dan menginstall software ARDUINO
II. ALAT DAN BAHAN
   1.1 Unit PC/LAPTOP

   2. Internet

III. LANGKAH KERJA

   1. Buka aplikasi search engine, disini saya menggunakan www.google.com

   2. Bukan WEB resmi ARDUINO untuk mendownload softwarenya

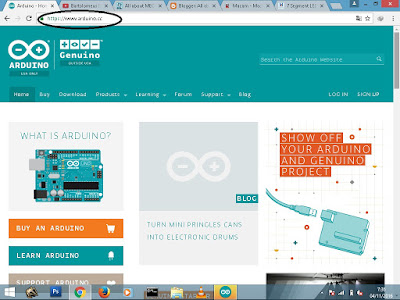

       WEB resmi arduino yaitu : www.arduino.cc

   3. Setelah web terbuka untuk mendownload software ARDUINO klik download :

   4. Setelah mengeklik download, sekarang pilih lah salah satu link download yang sesuai dengan Operating System PC/Laptop, Disini saya menggunakan Windows 8 dan saya akan mendownload ARDUINO yang ZIP jadi tidak perlu menginstall lagi. Jika teman-teman memilih yang installer maka setelah download selesai akan melakukan installasi lagi.

   5. Setelah memilih sesuai dengan Operating System teman-teman. Pilihlah "Just download" jika teman teman mengeklik "Contribute & Download" maka teman-teman disuruh membayar untuk donasi kepada pihak ARDUINO.

   6. Tunggu hingga selesai proses mendownload. Setelah proses mendownload selesai buka file ZIP yang sudah didownload tadi.

   7. Lalu extract folder ARDUINO.

   8. Lalu pilih dimana teman-teman akan meletakan software ARDUINO

   9. Tunggu hingga proses extract selesai.

   10. Setelah proses extract selesai buka folder ARDUINO yang sudah di extract lalu menambahkan Shortcut supaya mudah dibuka dengan cara klik kanan arduino.exe-send to-Dekstop(Create shortcut)

   11. Check desktop teman-teman apakah shortcut dari ARDUINO sudah berada di desktop

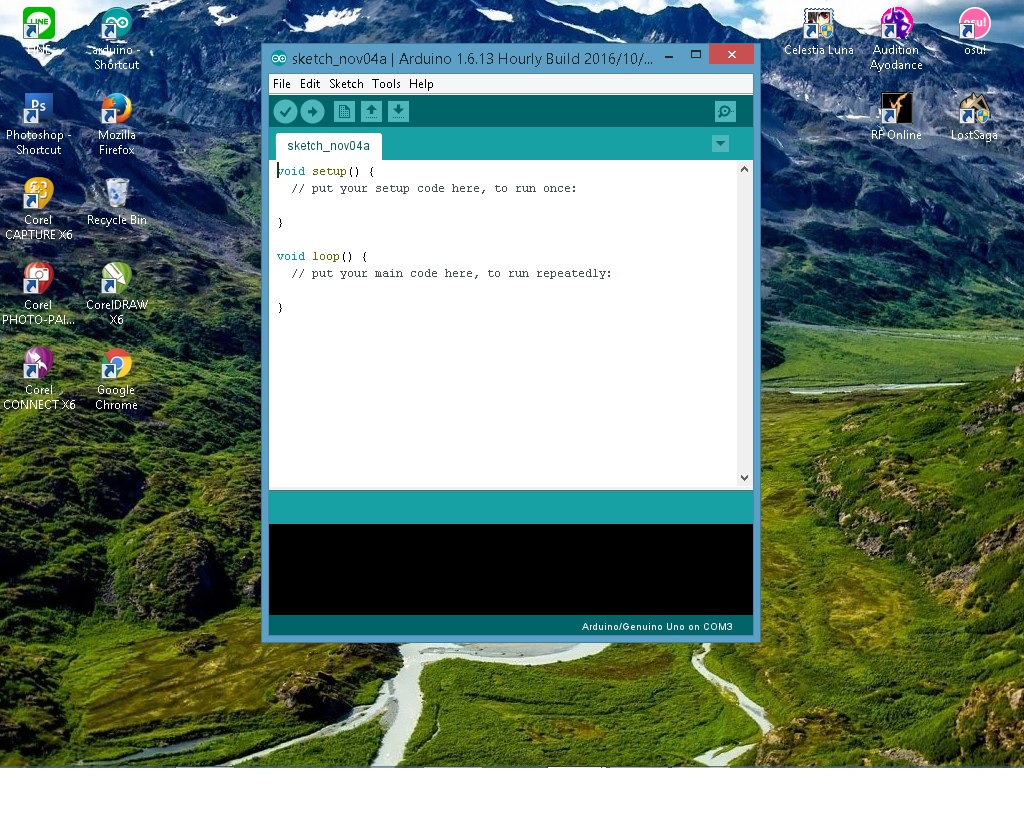

   12. Setelah itu ARDUINO siap dioperasikan

IV. KESIMPULAN

Setelah praktek ini saya bisa mendownload dan menginstall ARDUINO.

MENGGAMBAR LAYOUT DI PCB MENGGUNAKAN PROTEUS

MEMBUAT LAYOUT PCB DENGAN PROTEUS

I. TUJUAN

 1. Supaya siswa dapat membuat layout PCB menggunakan Proteus
 2. Supaya siswa dapat merangkai Komponen dan membuat jalur pada Proteus Ares

 3. Supaya siswa dapat tahu langkah-langkah membuat layout PCB dari mengeprint hingga mengamplas

II. ALAT DAN BAHAN

1. 1 Unit PC
2. Software Proteus 7
3. Printer
4. Kertas Foto
5. Seterika
6. Bor listrik
7. Kikir

8. Amplas

9. Larutan ferri klorida

III. LANGKAH KERJA

1. Buka software proteus ISIS untuk membuat rangkaian Running LED terlebih dahulu

2. Setelah proteus ISIS terbuka akan muncul tampilan seperti gambar dibawah ini :

Gambar Tampilan awal proteus ISIS

3. Langkah selanjutnya adalah menentukan komponen kita akan membuat rangkaian apa dengan mengeklik Component mode lalu click huruf P (Pick Device)

4. Untuk membuat rangkaian Running LED komponen yang harus disediakan adalah :

    - IC 555

    - IC 4017
    - LED

    - Variable Resistor

    - Resistor 100 Ohm
    - Capasitor

5. Rangkailah rangkaian running LED seperti gambar dibawah ini :

Gambar Rangkaian running LED



6. Setelah itu jika rangkaian sudah bisa berfungsi, atur lah Packaging tool pada semua component supaya bisa dipindah ke proteus ares

Gambar Cara Packaging Tool



Lalu atur pengaturan pada packaging tool sesuai dengan komponen yang di package, setelah itu klik oke

Gambar Packaging Tool



7. Jika semua komponen sudah di packaging tool selanjutnya pindah rangkaian dari proteus ISIS ke proteus ARES dengan cara menekan tombol ALT + A pada keyboard atau dengan cara dibawah ini :

Gambar Memindah dari ISIS ke ARES

8. Setelah menggunakan salah satu cara diatas untuk memindah rangkaian dari ISIS ke ARES, berikut adalah tampilan awal ARES :

Gambar awal ARES

9. Lalu taruh semua komponen yang sudah di packaging tool tadi ke layout pada ARES dengan cara mengeklik komponen dan menaruhnya di layout ARES :

Gamnbar Component Mode

10. Setelah semua komponen diletakan buatlah jalurnya dengancara menggabungkan garis hijau, dalam membuat jalur ada beberapa ketentuakn yaitu :
    1. Tidak boleh ada sudut siku-siku
    2. Tidak boleh melewati diantara kaki IC
    3. Menggunakan ketebalan garis (trace style) yaitu T40 supaya jalurnya terlihat saat diprint
    4. Menggunakan Layer Bottom Copper
    5. Dilarang keras memirror atau membalik komponen

11. Berikut adalah jalur yang sudah saya buat :

Gambar jalur running LED

12. Jika semua komponen sudah terhubung  kita check rangkaian kita benar atau salah dengan mengeklik OUTPUT pada tool bar lalu 3D Visualization.

Gambar cara 3D Visualization

13. Berikut rangkaian saya dalam mode 3D Visualization.

Gambar mode 3D 1

Gambar mode 3D 2

14. Jika rangkaian anda sudah baik dan benar maka print lah rangkaian anda.

15. Setelah diprint langkah selanjutnya adalah menseterika rangkaian anda yang sudah diprint ke PCB.

16. Langkah - langkah menyeterika layout ke PCB :
      1. Tempelkan kertas foto yang berisi gambar layout ke PCB.
      2. Seterika bagian ujung terlebih dahulu lalu ke ujung lainnya.
      3. Seterika terus searah hingga kertas menjadi kotor atau berwarna hitam keseluruhannya.
      4. Setelah menjadi kotor/hitam semua cara menghilangkan kertasnya dengan cara menggunakan air.
      5. Kelupas terlebih dahulu bagian tengah kertas lalu pinggiranya.
17. Check rangkaian lagi jika ada garis/jalur yang tidak melekat di PCB tebalkan dengan menggunakan spidol
18. Rangkaian siap dilarutkan menggunakan larutan Ferriclorida

NB: rangkaian saya yang sudah diprint dan dilarutkan gambarnya menuyusl dikarenakan saya belum mengambil gambar. terima kasih

IV. KESIMPULAN
Setelah praktek ini saya bisa membuat layout PCB menggunakan ISIS dan ARES dari membuat rangkaian, membuat jalur hingga melarutkan.
